KV8000を使ったPLC一括監視/KV-STUDIOによる開発手順編

1. はじめに

製造業の現場では生産を継続するための保守が重要であり、そのための生産設備のデータ収集および不具合発生の要因特定が重要な課題となっています。ただし、多数の設備が稼働する工場では、設備ごとに異なるデータフォーマットや通信方式の違いにより、データの収集・管理が困難です。本記事では、KVシリーズを活用したPLC一括監視システムの構築について解説します。

🔍 こんな方におすすめ！

‍✅ 工場のDX化を進めたいがどうすればいいかわからない

✅ 設備監視システムの導入を検討している

✅ 簡単かつ素早くデータ収集を実現したい

2. なぜKVシリーズを利用するのか？

一元監視システムの構築に着手する場合、以下の課題がよく挙げられます。

• 導入コスト（ハード費用、開発費、開発期間）
• 保守費用（外部委託の頻度、運用の負担）

キーエンスのKVシリーズは、これらの課題に対してメリットがあります。

• 多数のPLCメーカとの通信が可能
• メーカーサポートが充実しており未経験者でも開発スキルを習得しやすい
• 自社での開発および保守を可能とするため運用コストを削減できる

3. 生産設備からのデータ収集の概要

KVシリーズを活用することで、既存のPLCを大きく変更せずにデータを収集できます。

4. KV-STUDIOによる開発手順

本ブログでは、KV-STUDIOによる開発手順について解説します

おおまかな流れは以下の通りです。

• 開発環境・通信設定
• PLCリンクの設定
• ロギング／トレース設定

4.1 開発環境・通信設定

1. 開発環境を構築するWindowsPCを準備してください。

2. KV-STUDIOのインストールファイルをダウンロードしてください。
KV-STUDIO 体験版：https://www.keyence.co.jp/download/download/confirmation/?dlAssetId=AS_149640&dlSeriesId=WS_SR57344&dlModelId=&dlLangId=&dlLangType=en-GB‍

3. KVS_Sample_G_1172を実行してKV-STUDIOをインストールしてください

4. KV-STUDIOを起動してください。

5. プロジェクトを新規作成してください。

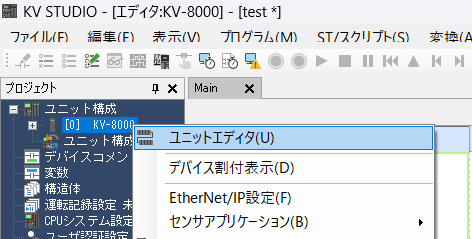

6. ユニット構成の設定を行います。ユニットエディタを開いてください。

7. KV-XD02とKV-XLE02のユニットを追加してください。
パターンA　実機と接続している場合は「PLCからユニット構成読出」を選択します。

‍

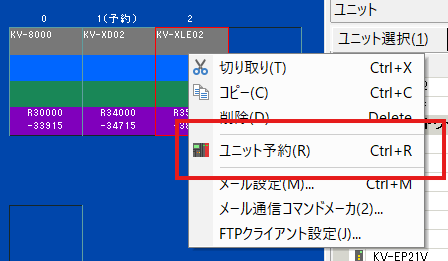

パターンB　実機がない場合は青枠、ユニット選択(1)、KV-XD02とKV-XLE02を順にクリックして必要なユニットを追加します。また、追加したユニットを右クリックし「ユニット予約」を選択します。

8. KV-XLE02の設定を変更します。
KV-XLE02をクリックし、以下の設定を変更してください。
・ポート1のIPアドレス、サブネットマスクを接続先に合わせて設定します。
・ポート1のPLCリンクの設定を「使用する」に変更します。

9. ユニットエディタを閉じてください。

10.KV-XD02を利用できるようにラダーを追加します。
エディタモードにします。

‍
00001 - 1をダブルクリックし、命令後／マクロ／パックパレットウィンドウを開いてください。また、命令語にLDを選択後、オペラントの値にCR2002を入力して上書きをクリックしてください。

‍
00001 - 2をダブルクリックし、命令後／マクロ／パックパレットウィンドウを開いてください。また、命令語にOUTを選択後、オペラントの値にR34000を入力し、挿入をクリックしてください。

‍
00001-3~10はキーボードのマイナスキーを押して、回路を接続するための線を入力します。

11. 以上で開発環境・通信設定は完了です。

4.2 PLCリンクの設定

PLCリンクを利用して設備側のPLCからデバイス情報を取得します。

(参考)　KV-5000に関する接続ガイドですが、基本的な操作は同様です。

https://www.keyence.co.jp/support/user/controls/faq/answer.jsp?faq_id=20748

1. ツールタブから拡張ユニット設定、KV-XLE設定、PLCリンクを順にクリックします。
※ユニットエディタでKV-XLE02のPLCリンク「使用する」に変更していないと選択できません。

2. PLCリンク画面のリンク機器一括設定をクリックし、情報を取得する相手側PLCのメーカ、機種、IPアドレスなど設定します。

3. 相手側PLCから読み出したい情報を設定します。
今回は横河電機製のFA-M3シリーズとKV8000を連携する事例で設定しています。
FA-M3のD1000の値をKV-8000のデバイスDM01000に保存する設定を下図に示します。※FA-M3のデバイスD1000はKV-STUDIOのPLCリンク上でD101000と入力します。

4. 以上でPLCリンクの設定は完了です。

4.3 ロギング／トレース設定

データをCSVなどに保存しておきたいときに利用する機能になります。

KV-8000のSDカードに保存する方法を記載します。

1. ツールタブからロギング／トレース設定を選択します。

2. ファイル名タブを設定します。
データの保存先：CSVデータの保存先
日付時刻：ファイル名に日付の追記

3. デバイス／変数タブを設定します。

追加をクリックして、ロギングするデバイス/変数を入力する。今回はDM01000で設定しました。

4. 以上でロギング／トレース設定は完了です。

5. まとめ

本記事では、以下の内容について解説しました。

• 開発環境・通信設定
• PLCリンクの設定
• ロギング／トレース設定

次回の記事では、「KV-XD02を活用したアプリ画面の作成」について詳しく解説します。

🔍 さらに詳細な技術情報を知りたい方は、次回の記事をお楽しみに！
